AMDがAI推論チップ企業Taalasを買収、モデルの重みをシリコンに焼き込む新技術
この記事のポイント

AMDは2026年8月6日、AI推論に特化したチップを開発するカナダ・トロント拠点のスタートアップ「Taalas」を買収する最終契約を締結したと発表した。Taalasは2023年設立で、AIモデルの重みを外部メモリから読み込むのではなく、チップの回路そのものに焼き込んでしまうという独自方式のチップ「HC1」を開発してきた企業だ。同社はこの方式によりNvidiaの主力AI向けGPUよりも大幅に低い消費電力で高速な推論が可能になると主張しており、Nvidia一極集中からの脱却を急ぐ半導体業界の中でも異色の買収案件として注目を集めている。この記事では発表の経緯、Taalasの技術の中身、性能主張の妥当性、そしてAMDが動いた背景までをまとめる。

発表の全貌|AMDがTaalasを買収

AMDは米東部時間2026年8月6日午後4時5分、Taalasとの買収契約締結を発表した。プレスリリースによれば、AMD AI Group上級副社長のVamsi Boppana氏は「Taalasの技術と世界クラスのエンジニアリングチームは、差別化された推論性能と効率性をもたらすことで当社のAIポートフォリオを強化する」とコメントしている。Taalas共同創業者兼CEOのLjubisa Bajic氏も「カナダを拠点とする我々のチームは、深い技術的専門性と従来のアプローチに挑戦する意欲を組み合わせてきた」と述べた。買収金額は公表されていない。AMDはTaalasの技術を、自社のInstinct GPU、EPYCプロセッサ、ラックスケールプラットフォーム「Helios」、ソフトウェアスタック「ROCm」と組み合わせてシステムレベルの製品として展開する計画を示している。

項目内容
発表日時2026年8月6日(米東部時間16:05)
買収対象Taalas(カナダ・トロント拠点、2023年設立)
買収金額非公表
Taalas累計資金調達額約2億1900万ドル(直近ラウンド1億6900万ドル、Fidelity・Quiet Capital主導)
AMDの統合方針Instinct GPU・EPYC・Helios・ROCmと組み合わせたシステム開発

Taalasの技術|モデルの重みをシリコンに「焼き込む」HC1チップ

Taalasの中核技術は、汎用チップとは正反対の発想に立っている。同社の「HC1」チップは、TSMCの6nmプロセスで製造され、815平方ミリメートルのダイに530億個のトランジスタを搭載する。最大の特徴は、Meta社の「Llama 3.1 8B」モデルの重みを外部メモリから都度読み込むのではなく、「mask ROM recall fabric」と呼ばれる書き込み一回限り(write-once)の回路構造にモデルの重みそのものを永久に刻み込んでいる点だ。通常のGPUはモデルの重みを高帯域メモリ(HBM)から読み出しながら計算するため、この読み出し処理がボトルネック(いわゆる「メモリの壁」)になりやすい。Taalasの方式はこの壁自体を回避する発想だが、裏を返せばベースモデルの重みはシリコンに固定されるため、別のベースモデルへ移行する場合には新しいシリコンの製造が必要になるというトレードオフを抱えている(LoRAなど軽量なカスタマイズ自体には対応するとされる)。

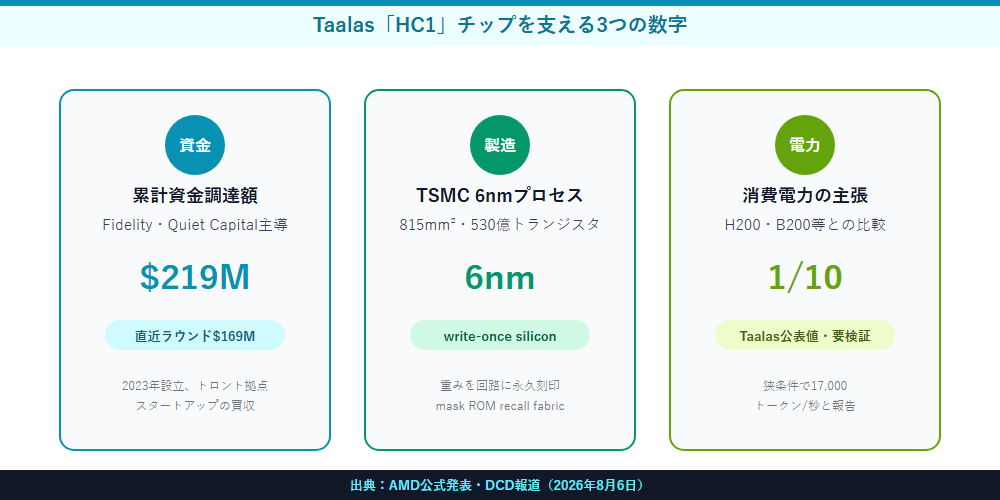

Taalas HC1チップを支える3つの数字

性能の主張と現実|17,000トークン/秒の中身

Taalasは、自社チップがNvidiaのH200・B200、さらにGroq、SambaNova、Cerebrasといった競合の推論特化型ハードウェアと比べても、ユーザーあたりのトークン生成速度で上回りながら消費電力を10分の1に抑えられると説明している。報道では狭い条件下・低同時実行数という条件のもとで17,000トークン/秒という数字が示されている。ただし、この数字を額面通りに受け取るべきではないとの指摘もある。一方、H200をFP8精度で最適化し、より大きなモデルを高スループット条件で動かした場合でも高い性能が得られるとの指摘もあり、単純なトークン/秒の比較には注意が必要だという。モデル固定というアーキテクチャ上の制約も踏まえると、実運用でどこまで優位性を発揮できるかは今後の検証を待つ必要がある。

項目Taalas HC1の主張備考
製造プロセスTSMC 6nm・815mm²・530億トランジスタ公式発表ベース
対応モデル例Meta Llama 3.1 8B(重みを回路に固定)モデルごとに専用チップが必要
トークン生成速度狭条件下で17,000トークン/秒H200も最適化次第で高スループットとの指摘あり
消費電力H200・B200・Groq・SambaNova・Cerebras比で10分の1Taalas公表値、第三者検証は限定的
ポイント:Taalasの性能主張は同社発表に基づくものであり、独立した第三者ベンチマークによる幅広い検証はまだ限定的だ。「消費電力10分の1」「17,000トークン/秒」はいずれも特定の条件下での数字である点に注意したい。

なぜ今、AMDが動いたか|相次ぐ独自AIチップ路線

今回の買収は、AI業界全体で進むNvidia依存脱却の流れの中に位置づけられる。2026年6〜7月には、OpenAIが6月24日に自社推論チップ「Jalapeño」を発表したほか、AnthropicとSamsungの2nmプロセスでのカスタムチップ協議が7月2日に、GoogleのGemini専用チップ「Frozen v2」の開発が7月20日にそれぞれ報じられており、主要AI企業による専用シリコンへの関心が相次いで表面化していた。AMDにとって今回のTaalas買収は、自社で一から開発するのではなく、モデル特化型チップという新しいアプローチを持つ企業を取り込む形での参入だ。Instinct GPUを軸とする既存のAI半導体事業に、Taalasの推論特化技術を組み合わせることで、Nvidiaとの差別化を狙う思惑があるとみられる。

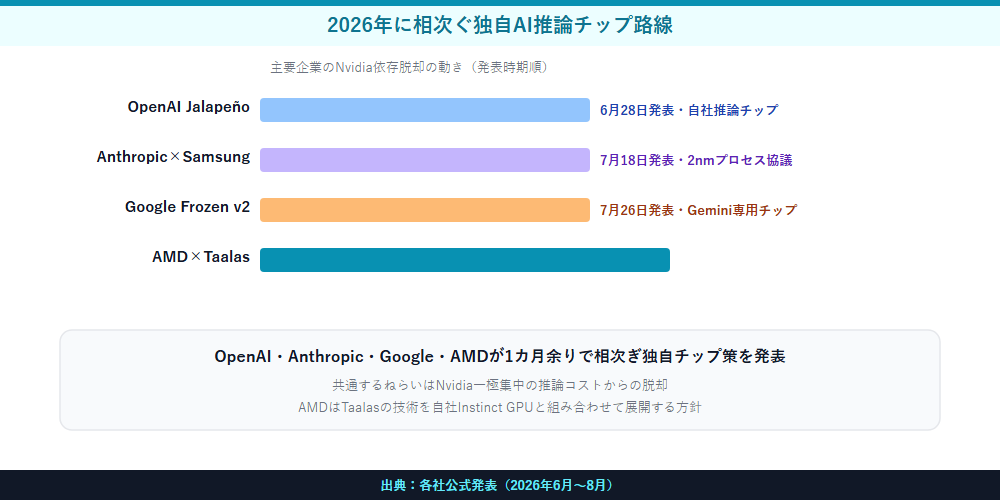

2026年に相次ぐ独自AI推論チップ路線
企業発表時期内容
OpenAI2026年6月24日自社推論チップ「Jalapeño」を発表
Anthropic2026年7月2日Samsungと2nmプロセスのカスタムチップ協議が報道
Google2026年7月20日Gemini専用チップ「Frozen v2」の開発が報道
AMD2026年8月6日Taalasとの買収契約締結を発表

まとめ|買収契約は締結、実力の見極めはこれから

AMDによるTaalas買収は、「AIモデルの重みをシリコンに焼き込む」という大胆な発想を持つスタートアップを取り込む動きであり、Nvidia一極集中の推論市場に一石を投じる可能性を秘めている。一方で、消費電力10分の1・17,000トークン/秒といった性能主張はTaalas側の数字が中心で、独立検証はまだ限定的な段階にある。ベースモデルを切り替える際にはシリコンごと作り直す必要があるという構造的な制約も無視できない。なお今回の発表はあくまで買収の最終契約締結であり、通常のクロージング条件や規制当局の承認を経て正式に完了する予定だ。AMDの既存製品群にどう統合され、実際の性能・コスト優位性がどこまで再現されるかは、今後のロードマップと第三者検証の結果を見極める必要がありそうだ。
